采用纯国产感压芯片，电子元器件自主可控等级A级；军工级别；PCBA放大板MCU，电子元器件自主可控等级C*级；其余器件，电子元器件自主可控等级A/B级；国标304主体材料，结构小巧、全封焊结构，IP68防护等级；24 位高精度 ADC，16 位数 DAC 输出；4-20mA；0-5VDC，0.5-4.5VDC标准信号输出；可完全替代国外同类型压力变送器产品；所有器件均可提供国家资质的第三方认证报告。
纯国产压力变送器
全国产压力变送器
全国产压力传感器
纯国产压力传感器
国产化压力变送器
国产化压力传感器
军工压力变送器
一、纯国产压力变送器 PT500-520产品概述：
| 采用纯国产感压芯片，电子元器件自主可控等级A级 | 4-20mA；0-5VDC，0.5-4.5VDC标准信号输出 |
| PCBA放大板MCU，电子元器件自主可控等级C*级 | M12标准电气连接器 |
| PCBA其余器件，电子元器件自主可控等级A/B级 | 标准ED圈过程连接密封 |
| 24 位高精度 ADC，16 位数 DAC 输出 | 过程连接规格：G1/4，G1/2，1/4NPT，M20*1.5 |
| 高阻抗、高精度、高稳定性；抗冲击、耐疲劳、可靠性高 | 可完全替代国外同类型压力变送器产品； |
| 国标304主体材料，结构小巧、全封焊结构，IP68防护等级 | 所有器件均可提供国家资质的第三方认证报告 |
二、纯国产压力变送器 PT500-520产品应用：
国企、军工级单位纯国产压力变送器应用；管道水压及水压设备压力测量；
液压系统管道及液压设备压力测量；气缸及气管压力测量；其它民用/工业 自动化领域的压力测量；
三、纯国产压力变送器 PT500-520型号规格：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 520 | 纯国产压力变送器 | ||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-5MPa） | 压力量程：0～0.6～60MPa; | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OA | 4-20mA（二线制） | OE | 0.5-4.5VDC（三线制，供电5VDC） | |||||||
| OC | 0-5VDC（三线制） | |||||||||
| 代码 | 综合精度 | |||||||||
| C2 | ±0.25%FS（@25℃） | |||||||||
| C3 | ±0.5%FS（@25℃） | |||||||||
| 代码 | 过程连接（螺纹规格） | |||||||||
| G01 | M20*1.5 | G05 | G1/4（标准） | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代码 | 配套电缆线长度 | |||||||||
| 标准无配线 | ||||||||||
| 1m | 配套M12连接电缆线长度1米 | |||||||||
| 代码 | 特殊参数规格 | |||||||||
| 000 | 用户定制（无要求时省略） | |||||||||
| PT500 | 520 | （0-5MPa） | OA | C3 | G05 | |||||
四、纯国产压力变送器 PT500-520技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 液体、气体（与产品过程连接材料兼容） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力形式 | 表压、绝压 | 介质温度 | -20～+80℃ |
| 压力量程 | 0～1MPa；0～2MPa；0～5MPa | 环境温度 | -30～+70℃ |
| 0～10MPa；0～20MPa；0～25MPa； | 寿 命 | 100万次 | |
| 0～30MPa；0～40MPa；0～50MPa；；0～60MPa | 响应时间 | ≤5mS | |
| 综合精度 | ±0.25%FS；±0.5%FS； | 过载压力 | 150%FS |
| 非 线 性 | ≤0.25%FS | 破坏压力 | 3倍量程(＞5MPa) |
| 重 复 性 | ≤0.15%FS | 过程连接 | M20X1.5；G1/2；G1/4；1/4NPT；可定制 |
| 输出信号 | 4-20mA； | 电气连接 | M12航空连接器，可配线 |
| 0-5VDC；0.5-4.5VC | 防护等级 | IP68 | |
| 供电电压 | 24VDC（12-30VDC）、5VDC | 配套电缆 | M12对插配线接头，线长1-10米，可定制 |

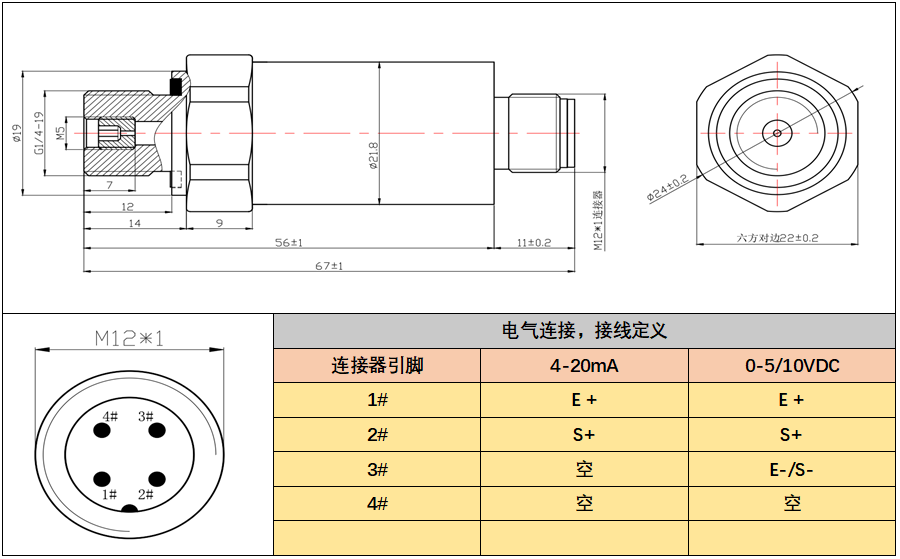

五、纯国产压力变送器 PT500-520结构尺寸及电气连接：

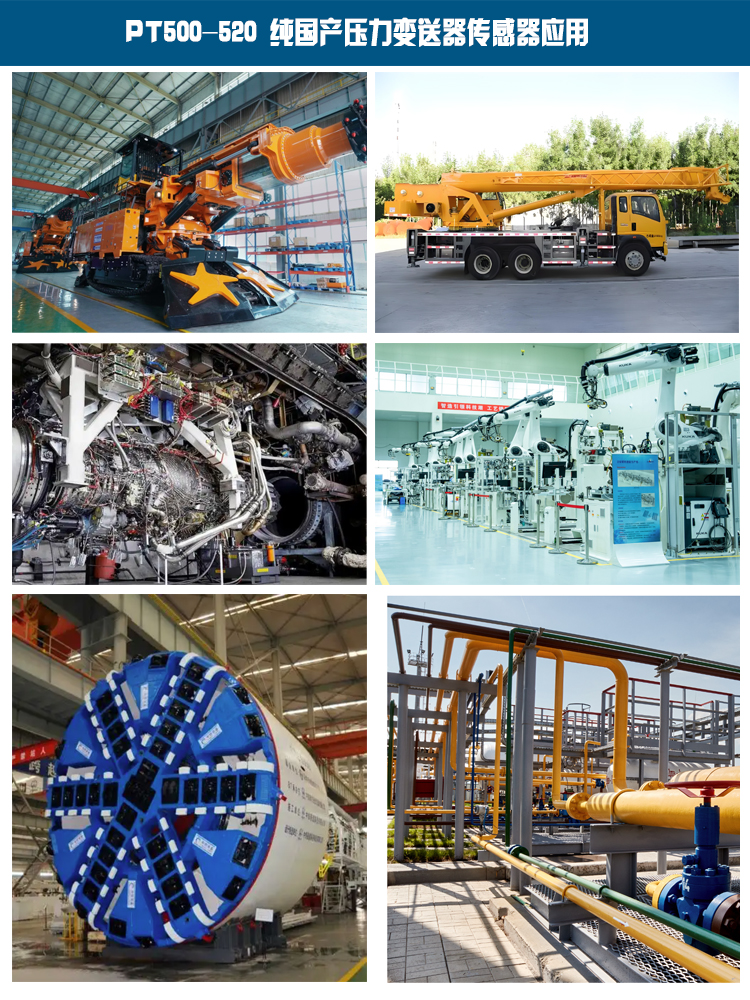

六、纯国产压力变送器 PT500-520应用工况：
