采用国产感压芯片；
国标304主体材料，结构小巧、全封焊结构，IP67防护等级；
4-20mA或 0.5-4.5VDC标准信号输出；
标准ED圈过程连接密封；M12标准电气连接器；
过程连接规格：G1/4；

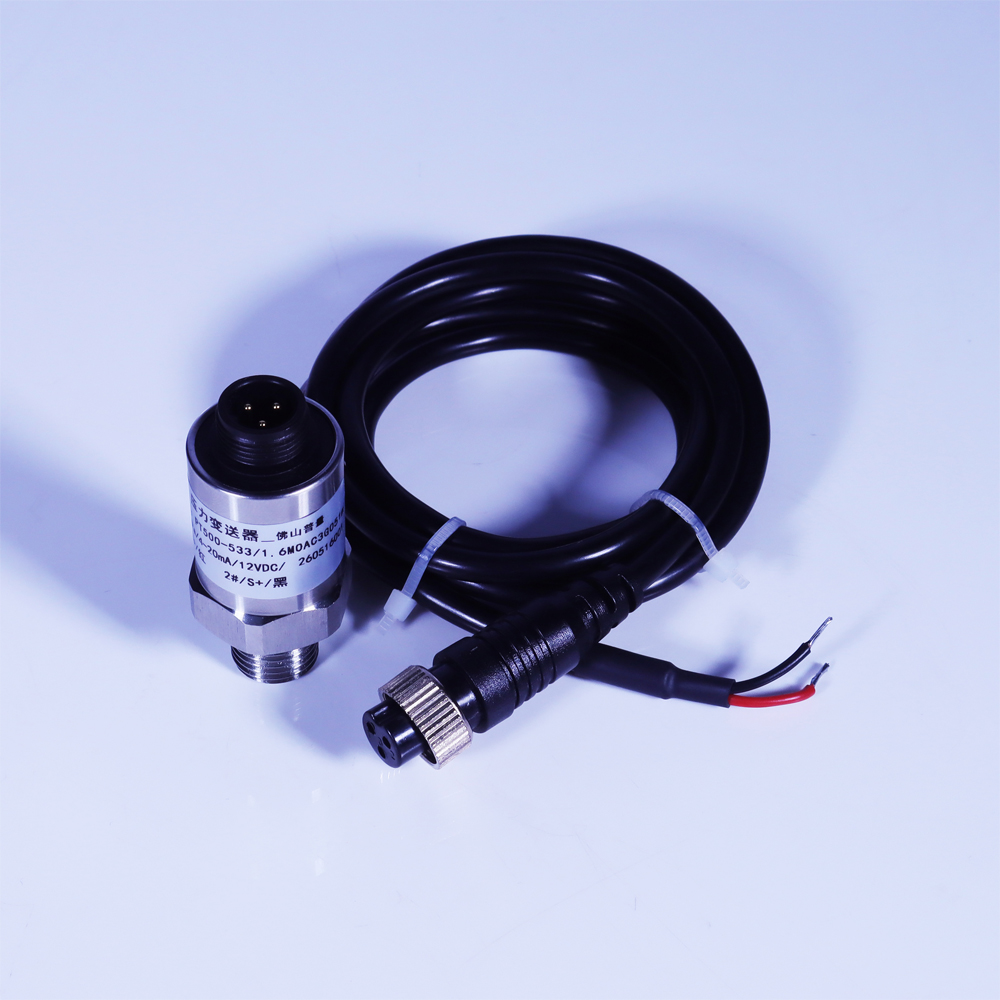

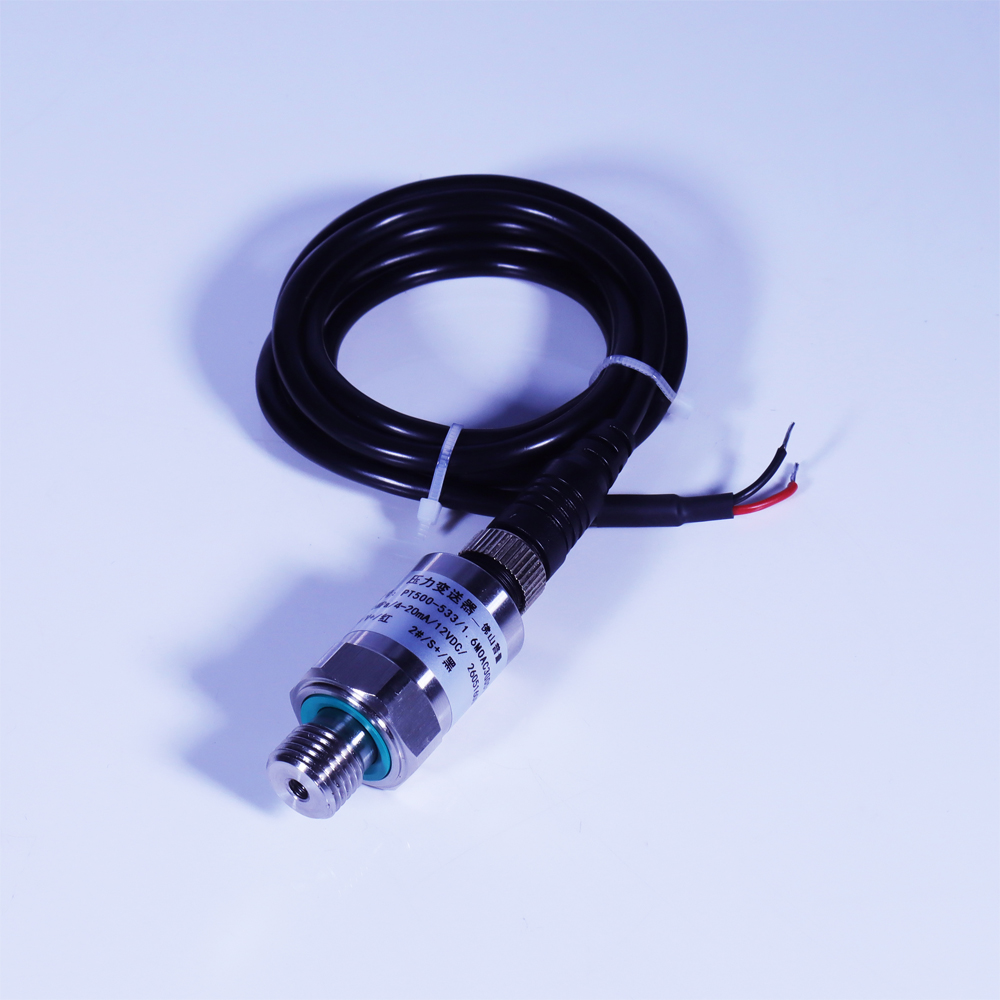

配套对接连接器，线长1米
经济型压力感器
空压机压力传感器
经济型压力变送器
空压机压力变送器
水泵压力传感器
水管压力传感器
一、PT500-533 压力传感器产品特点：
| 采用国产感压芯片，价格经济实惠，适用批量生产 | 4-20mA；0.5-4.5VDC标准信号输出 |
| 硅压力芯体，适用于气压、水压、油压等介质压力测量 | M12标准电气连接器，配套1米电缆线 |
| 高阻抗、高精度、高稳定性；抗冲击、耐疲劳、可靠性高 | 标准ED圈过程连接密封 |
| 24 位高精度 ADC，16 位数 DAC 输出 | 过程连接规格：G1/4 |
| 国标304主体材料，结构小巧、全封焊结构，IP67防护等级 | 可完全替代国外同类型压力变送器产品； |
二、PT500-533 压力传感器产品型号：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 533 | 经济型压力变送器 | ||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| /1MPa | 压力量程：0～1MPa; | |||||||||
| /1.6MPa | 压力量程：0～1.6MPa; | |||||||||
| /2.5MPa | 压力量程：0～2.5MPa; | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OA | 4-20mA（二线制） | OE | 0.5-4.5VDC（三线制，供电5VDC） | |||||||
| 代码 | 综合精度 | |||||||||
| C3 | ±0.5%FS（@25℃） | |||||||||
| 代码 | 过程连接（螺纹规格） | |||||||||
| G05 | G1/4（标准） | |||||||||
| 代码 | 配套电缆线长度 | |||||||||
| 1m | 配套M12连接电缆线长度1米 | |||||||||
| PT500 | 533 | /1.6MPa | OE | C3 | G05 | 1m | ||||
三、PT500-533 压力传感器产品参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 液体、气体（与产品过程连接材料兼容） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力形式 | 表压 | 温度 | -20～+70℃ |
| 压力量程 | 0～1MPa；0～1.6MPa；0～2.5MPa | 寿 命 | 100万次 |
| 综合精度 | ±0.5%FS； | 响应时间 | ≤5mS |
| 非 线 性 | ≤0.25%FS | 过载压力 | 150%FS |
| 重 复 性 | ≤0.2%FS | 破坏压力 | 3倍量程(＞5MPa) |
| 输出信号 | 4-20mA； | 过程连接 | 7G1/47 |
| 0.5-4.5VC | 电气连接 | M12航空连接器，配线1米 | |
| 供电电压 | 12VDC（9-30VDC）、5VDC | 防护等级 | IP67 |

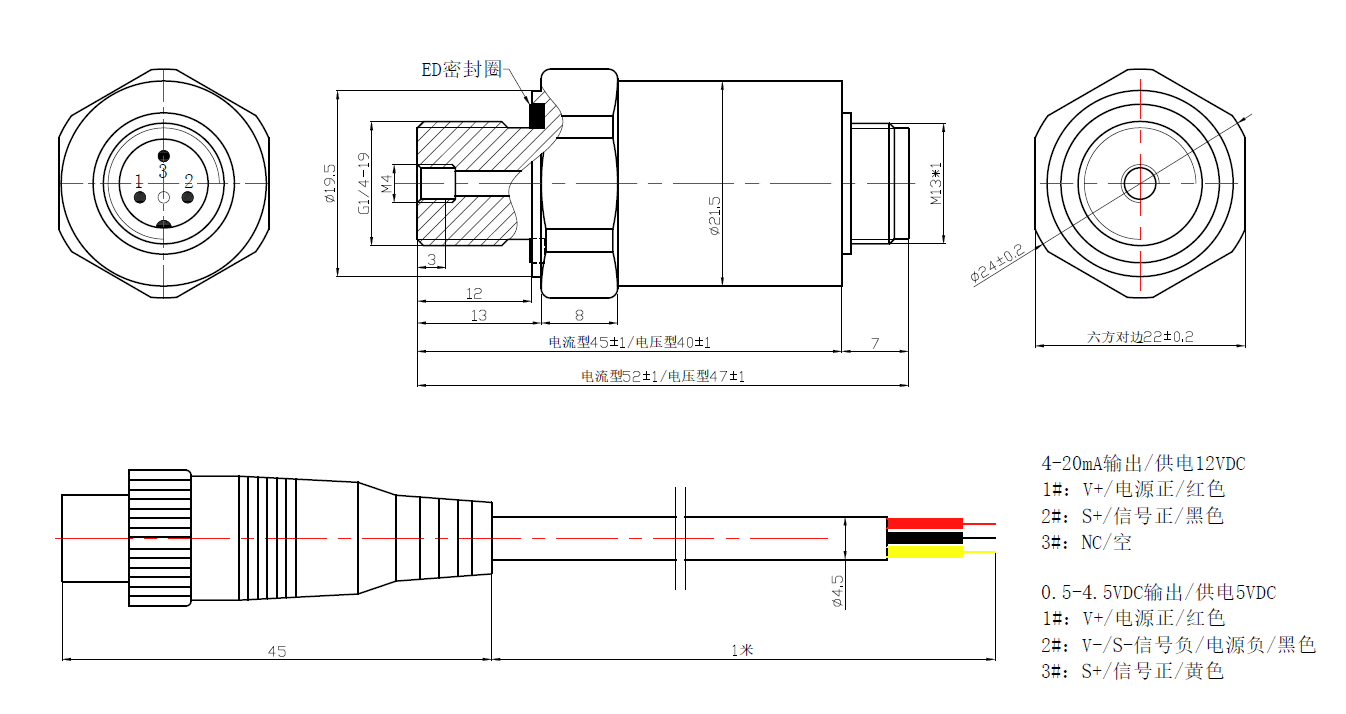

四、PT500-533 压力传感器产品结构及电气连接：

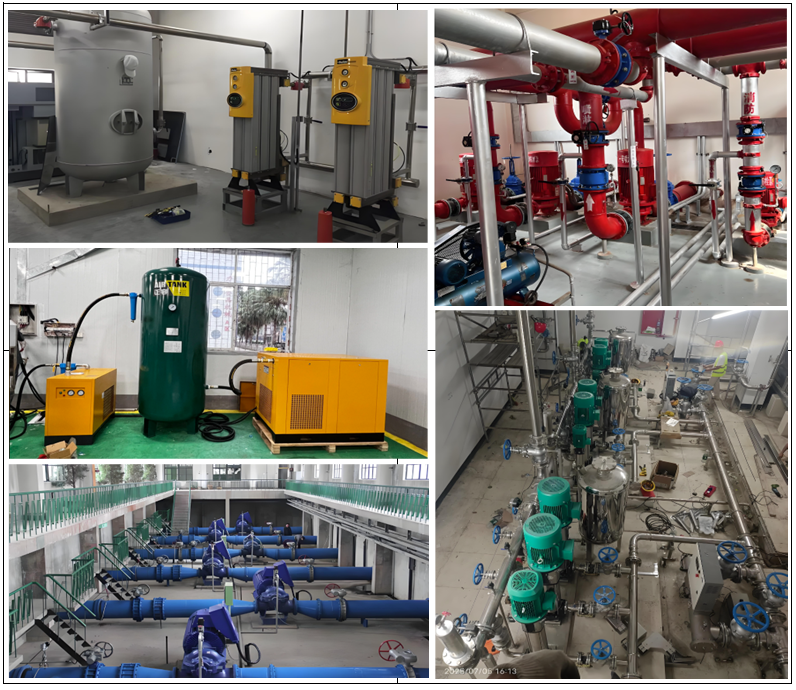

五、PT500-533 压力传感器产品应用：
