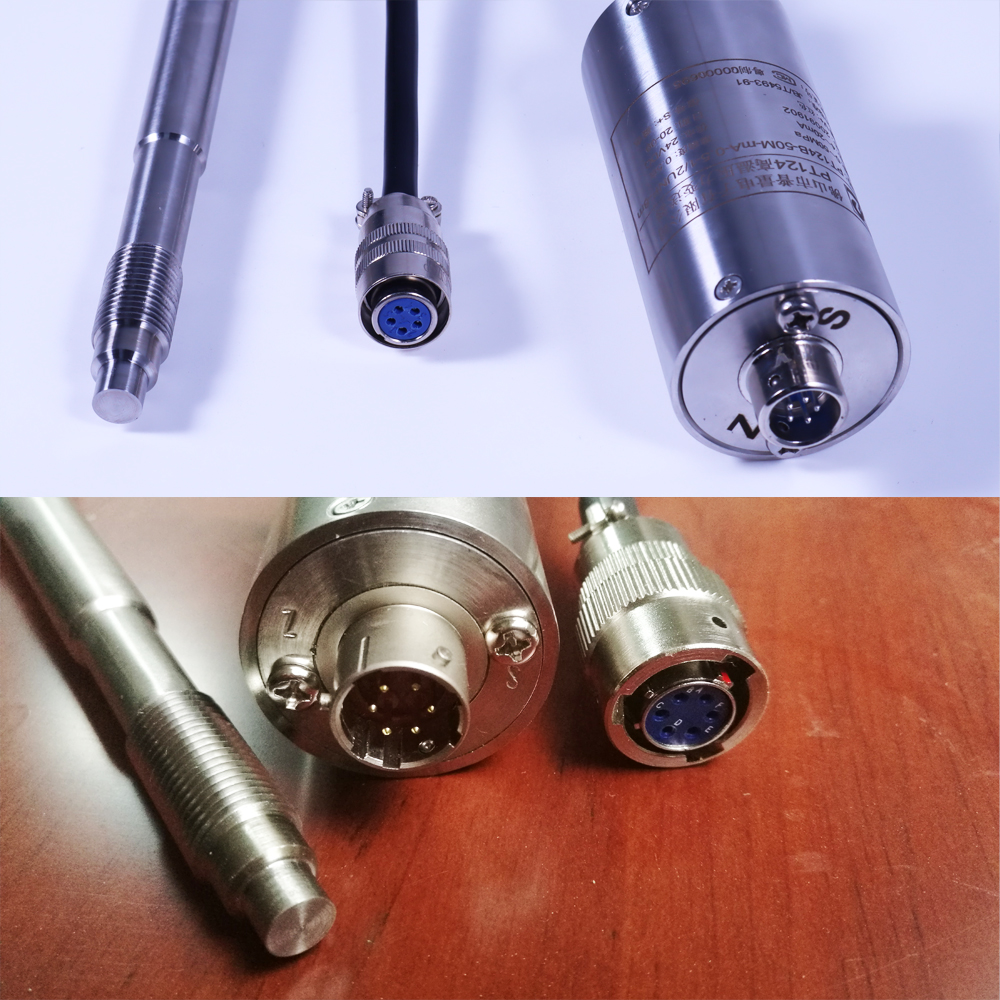

采用精密稳定电阻应变计感压芯片；选进的贴片工艺；平面型厚膜片、防堵、耐压、耐磨结构设计；介质温度最度可达200℃，专用于熔体压力测量；具有零点、满量程补偿，温度补偿，高精度和高稳定性放大集成电路；传感器输出：2.0mV/V或3.3mV/V；变送器输出4-20mA/0-5/10VDC等标准信号；24 位高精度 ADC，16 位数 DAC 输出；传感器具有80%自校准功能；全封焊结构、抗冲击、耐疲劳、可靠性高；结构小，标准5芯或6芯航连接器电气连接出线。
高温熔体压力传感器
高温熔体压力变送器
PT111
PT112
高温压力传感器
高温压力变送器
挤出机压力传感器
注塑机压力传感器
流延机压力传感器
一、高温熔体压力传感器、 高温熔体压力变送器 PT111/112 产品概述：
| 采用精密稳定电阻应变计感压芯片；选进的贴片工艺 | 平面型厚膜片、防堵、耐压、耐磨结构设计 |
| 介质温度最度可达200℃，专用于熔体压力测量 | 具有零点、满量程，温度，高精度和高稳定性放大集成电路 |
| 传感器输出：2.0mV/V或3.3mV/V | 变送器输出4-20mA/0-5/10VDC/RS485等标准信号 |
| 24 位高精度 ADC，16 位数 DAC 输出； | 传感器具有80%自校准功能，标准5芯或6芯航连接器 |
| 全封焊结构、抗冲击、耐疲劳、可靠性高 | 可完全替代国外同类型压力变送器产品； |
二、高温熔体压力传感器、 高温熔体压力变送器 PT111/112 型号规格：
| 代码 | 类型 | ||||||||
| PT111 | 高温熔体压力传感器、高温熔体压力变送器 | ||||||||
| PT112 | 替代进口型，高温熔体压力传感器、高温熔体压力变送器 | ||||||||
| 代码 | 压力量程（按实际订购量程填写） | ||||||||
| （0-35MPa） | 量程范围：0～1.6～70MPa;（最小量程1.6MPa，最大量程70MPa） | ||||||||
| 代码 | 输出信号类型 | ||||||||
| OA | 4-20mA（二线制） | OC | 0-5VDC（三线制） | OI | 2.0mV/V | ||||
| OD | 0-10VDC（三线制） | OD | 0-10VDC（三线制） | OJ | 3.3mV/V | ||||
| OE | 0.5-4.5VDC（三线制） | OK | RS485（四线制） | ||||||
| OL | 低功耗RS485 | OO | 定制 | ||||||
| 代码 | 综合精度 | ||||||||
| C3 | ±0.5%FS | ||||||||
| C4 | ±1%FS | ||||||||
| 代码 | 过程连接（螺纹规格） | ||||||||
| G21 | M12*1.5（熔体压力） | G25 | M20*1.5（熔体压力） | ||||||
| G22 | M14*1.5（熔体压力） | G26 | M22*1.5（熔体压力） | ||||||
| G23 | 1/2-20UNF（熔体压力） | G27 | G3/4（熔体压力） | ||||||
| G24 | M18*1.5（熔体压力） | G00 | 定制 | ||||||
| 代码 | 直杆长度 | ||||||||
| 152 | 标准长度152mm，定制规格写长度尺寸 | ||||||||
| 代码 | 电缆长度 | ||||||||
| 8M | 标配8米 | ||||||||
| 代码 | 用户定制 | ||||||||
| XXX | 无定制省略 | ||||||||
| PT111 | （0-35MPa） | OA | C3 | G22 | 152 | 8M | |||
三、高温熔体压力传感器、 高温熔体压力变送器 PT111/112 技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 高温熔体、液体、气体（与产品过程连接材料兼容） | 变关器供电 | 5VDC（0.5-4.5V输出） |
| 压力形式 | 表压 | 3.1～5VDC（低功耗485） | |
| 压力量程 | 0～1.6、5、10、15、20、30、50、70（MPa）； | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 0～35（MPa）通用常规量程； | 介质温度 | 0～+200℃ | |
| （最小量程1.6MPa，最大量程70MPa） | 环境温度 | -30～+70℃ | |
| 综合精度 | ±0.5%FS；±1%FS； | 寿 命 | 100万次 |
| 非 线 性 | ≤0.5%FS | 响应时间 | ≤10mS |
| 重 复 性 | ≤0.35%FS | 负载阻抗 | 电流输出: ≤800Ω；电压输出：≥50KΩ |
| 输出信号 | 传感器类：2.0mV/V；3.3mV/V | 过载压力 | 150%FS |
| 电流型：4～20mA二线制； | 破坏压力 | 3倍量程(＞5MPa) | |
| 电压型：0～5、10VDC、0.5～4.5VDC三线制 | 过程连接 | M14X1.5（通用）；1/2-20UNF；可定制 | |
| 数字型：RS485-RTU、低功耗RS485-RTU | 电气连接 | 5芯/6芯航空连接器电气连接出线 | |
| 传感器供电 | 5-10 VDC | 防护等级 | IP65 |
| 变关器供电 | 24（12-30VDC） | 配套电缆 | 4/5/6芯屏蔽电缆，标准长度：8米 |

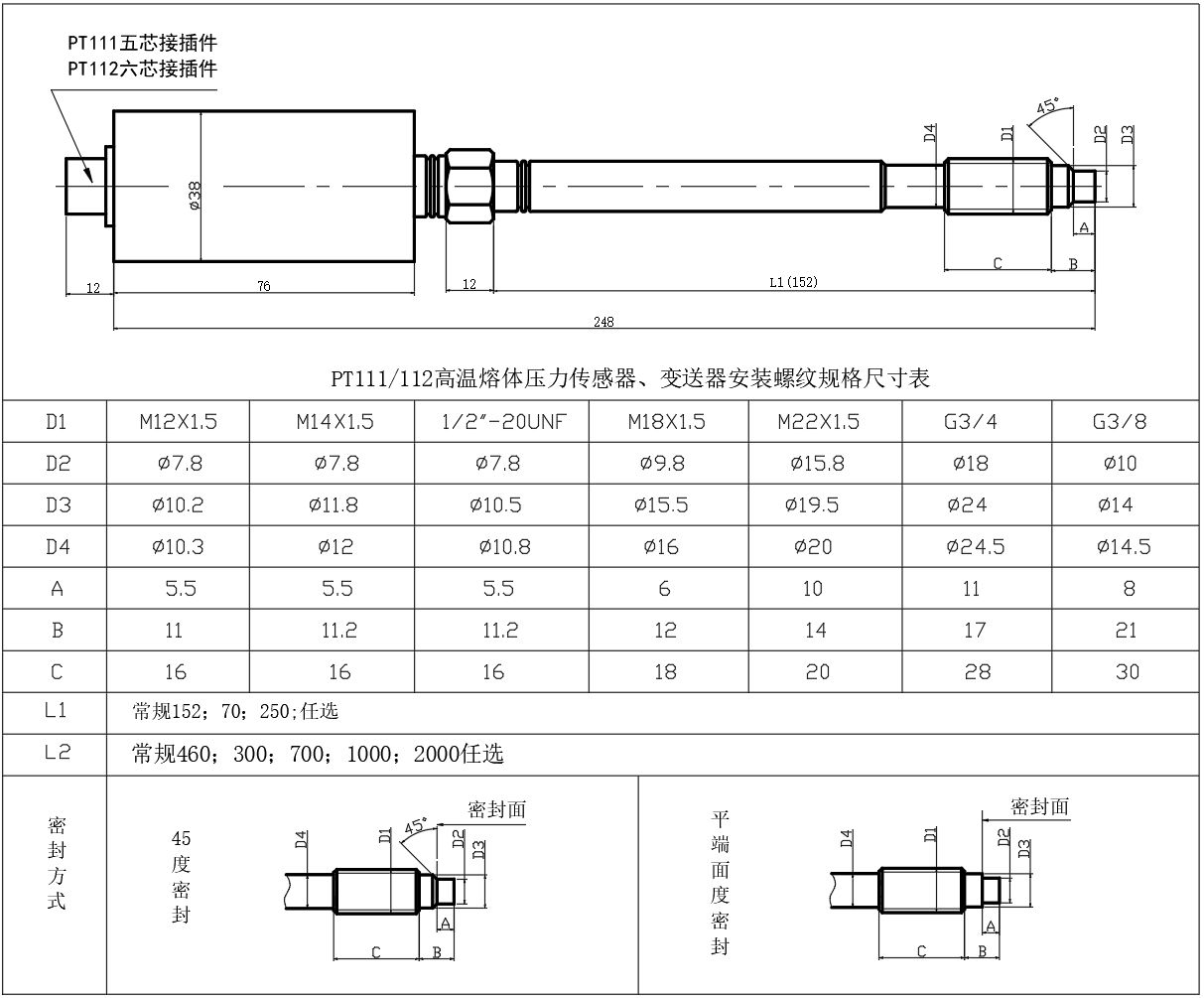

四、高温熔体压力传感器、 高温熔体压力变送器 PT111/112 结构尺寸：

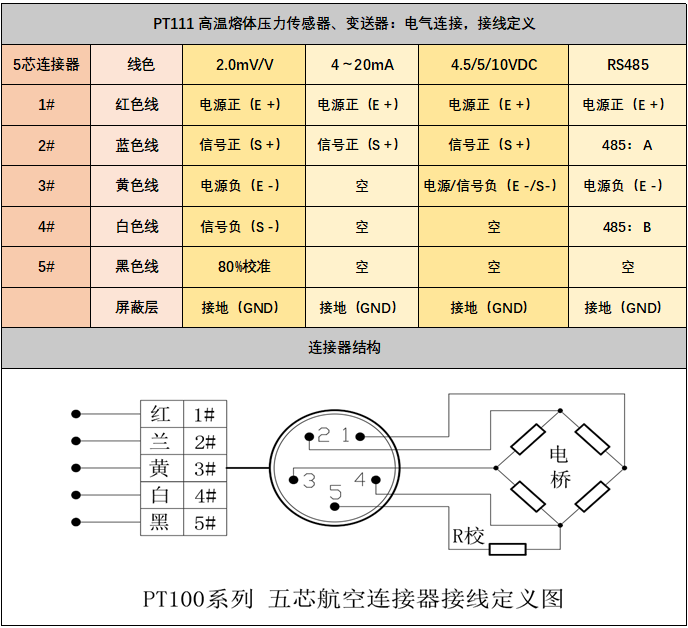

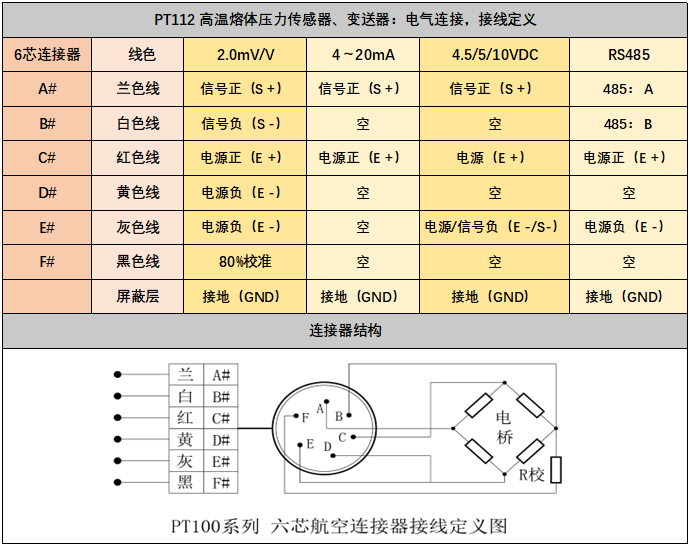

五、高温熔体压力传感器、 高温熔体压力变送器 PT111/112 电气连接：

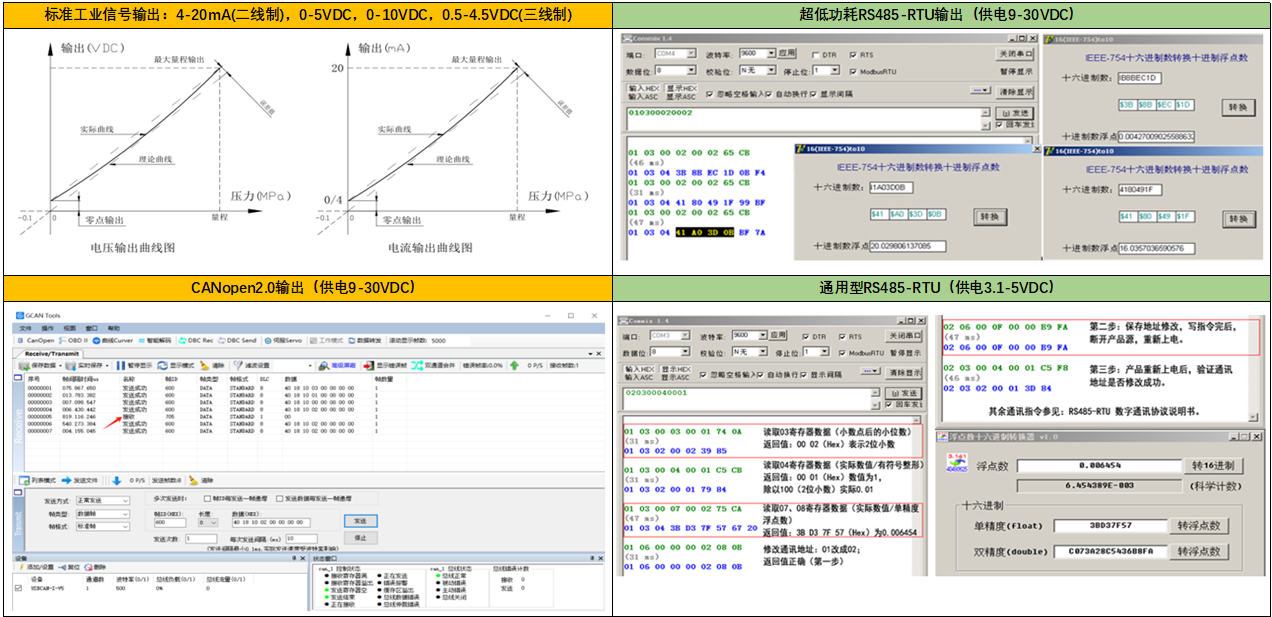

六、高温熔体压力传感器、 高温熔体压力变送器 PT111/112 信号输出：

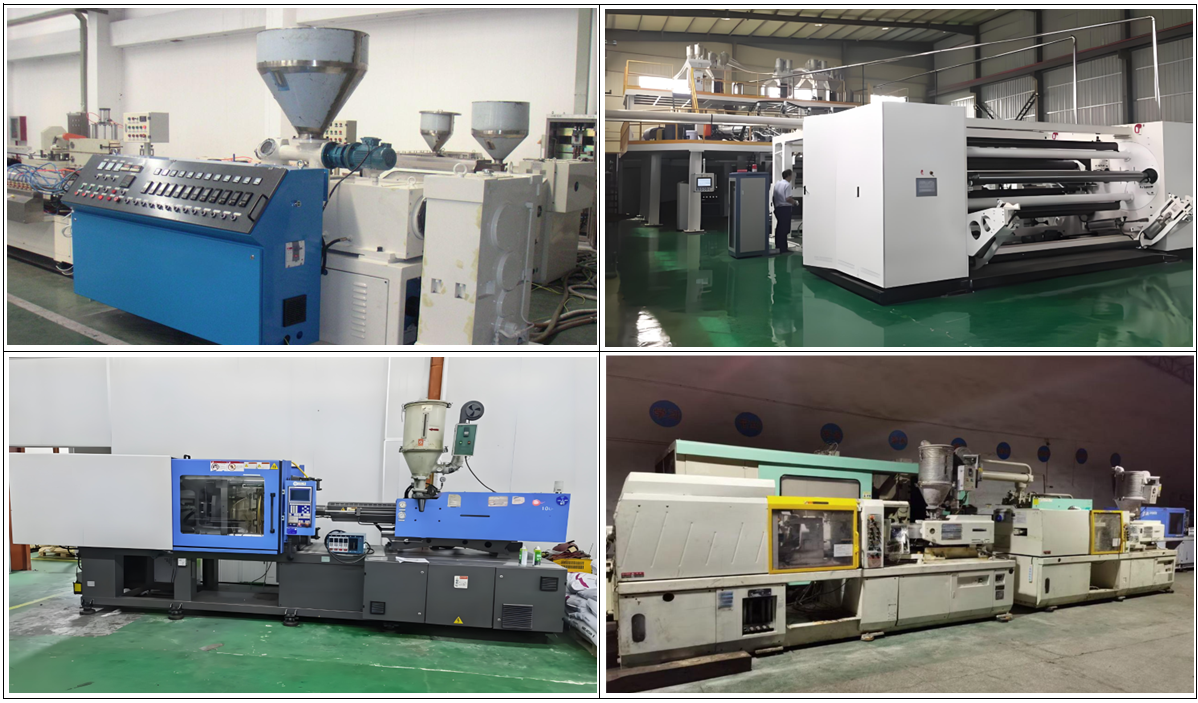

七、高温熔体压力传感器、 高温熔体压力变送器 PT111/112 应用：
