融汇了多项国际上先进的电子/单片机/电擦除/抗干扰等技术；双层四位高亮度绿色和红色发光数码管，显示分辨率：0001；输入信号2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便；上下限值声光管报警+继电器触点输出控制外部执行机构；采用人性化的操作方法，操作简单易学；测控精度高、抗干扰性能强等优点；仪表精度：0.2％FS ± 1位；采样速度：50 次/ 秒；通用标准尺寸96×96×110/96×48×110/ 48×96×110；配用我司PT500-系列变送器，作为高精度压力测量与控制；可选配电流/电压/RS485输出模块实现二次输出

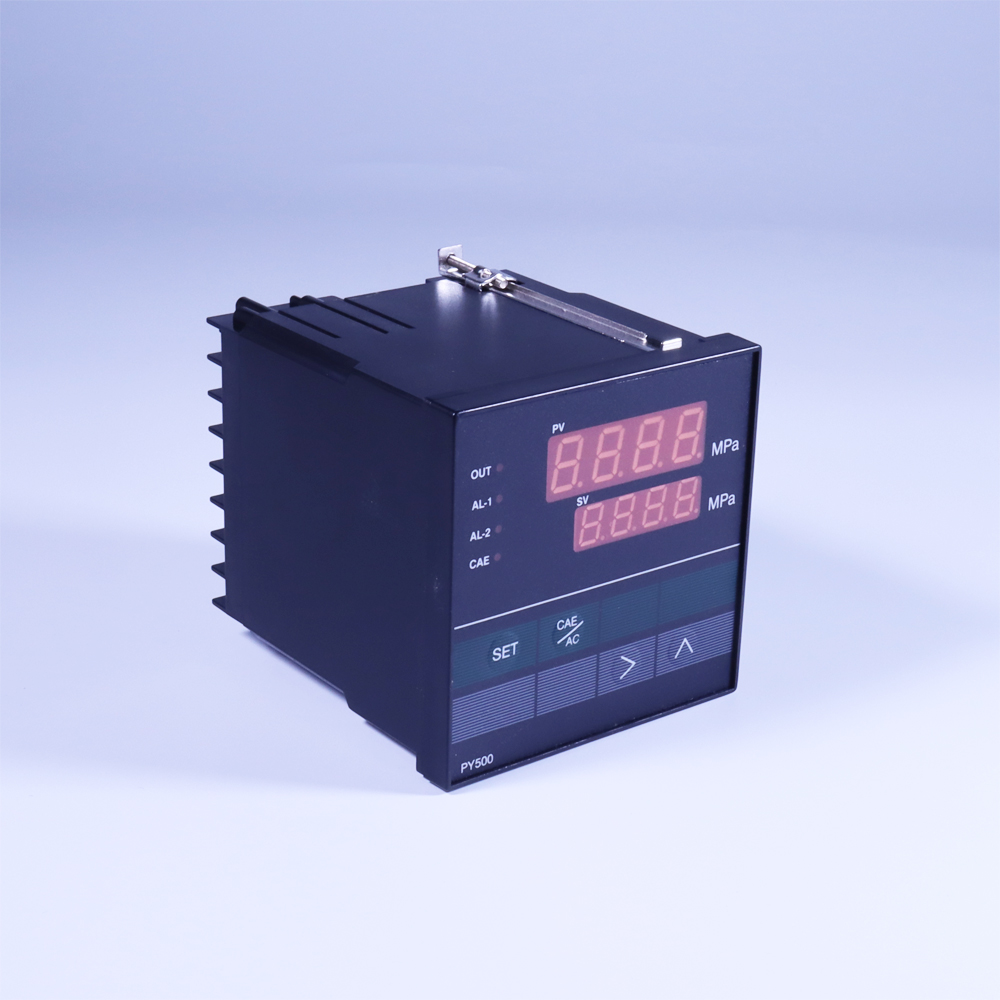

PY500

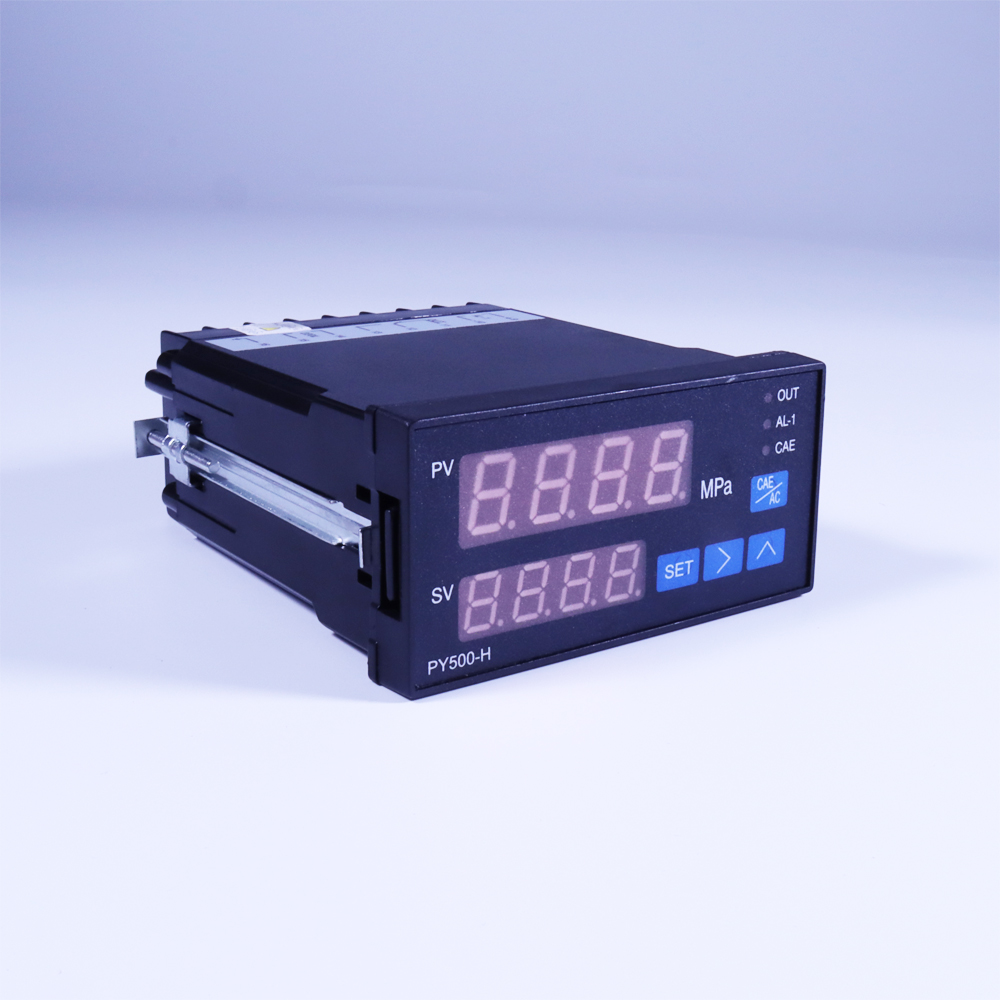

PY500H

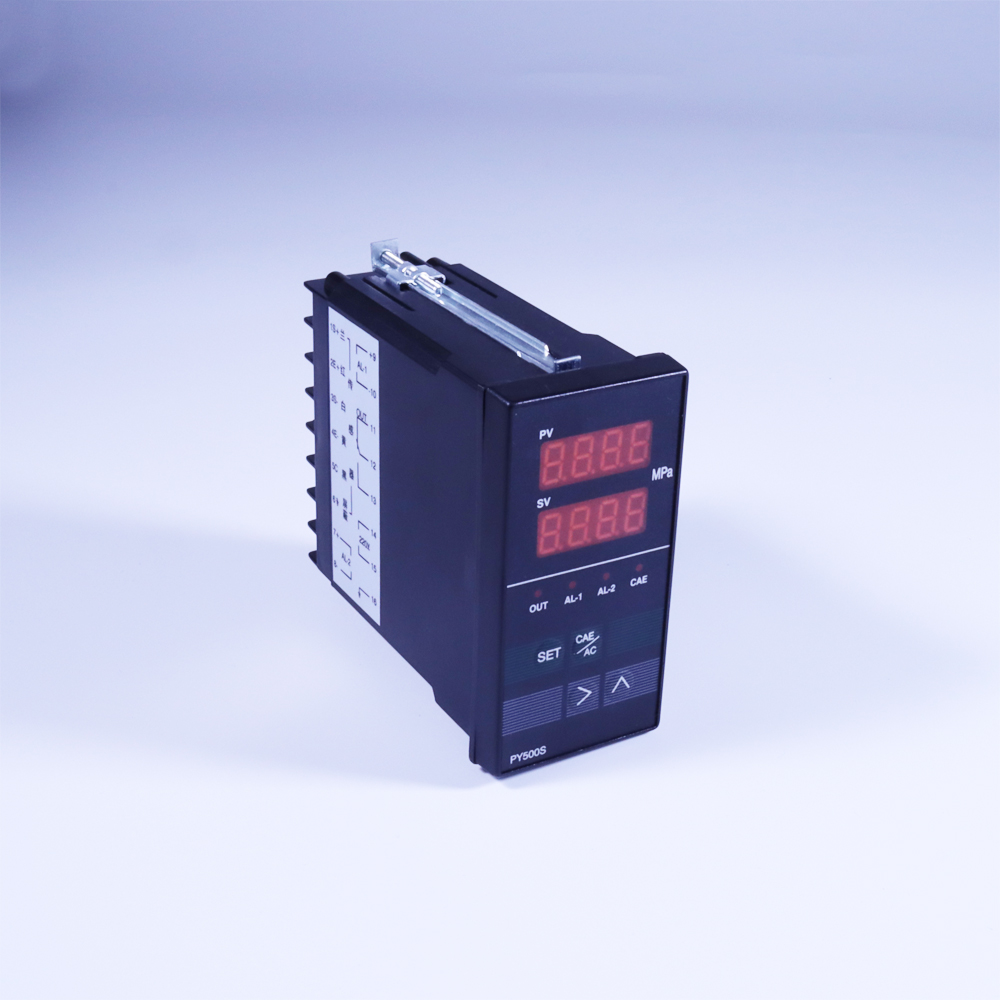

PY500S
智能压力控制仪表
数显压力仪表
数显压力表
二次压力控制表
二次数显表
数字压力表

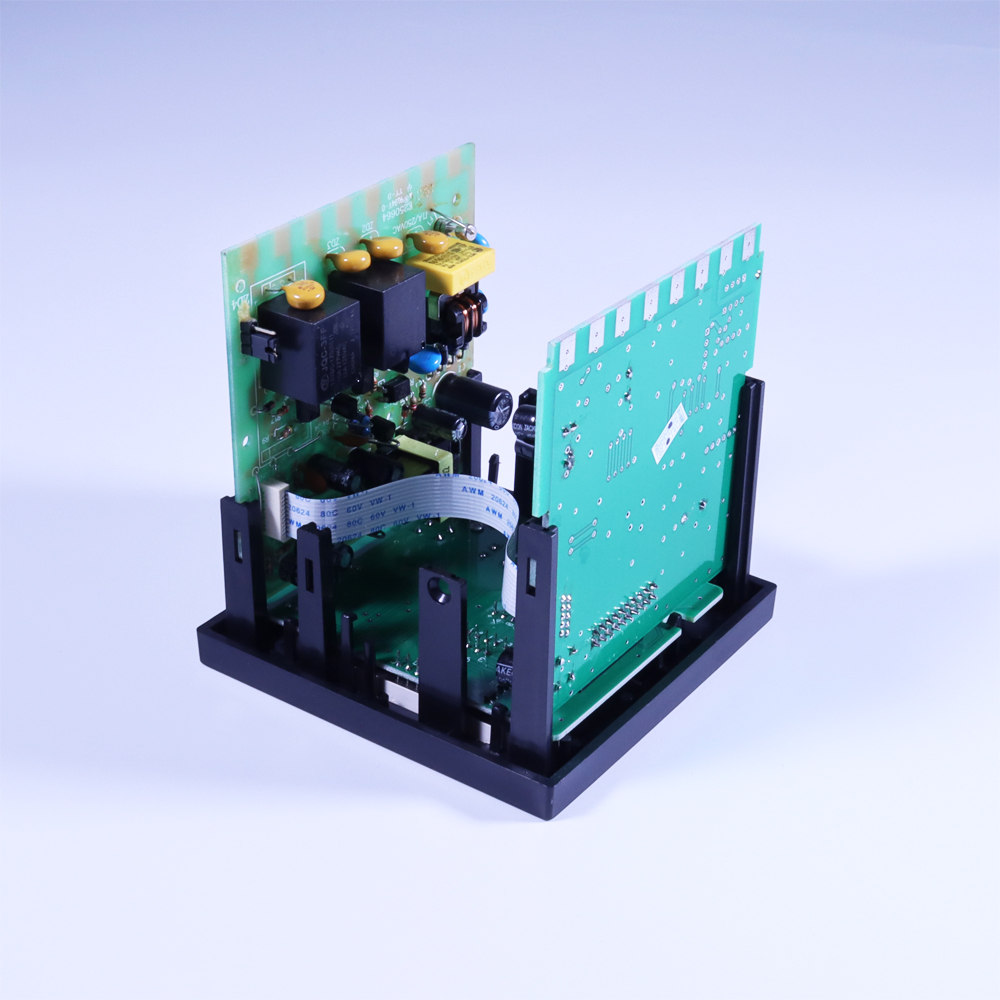

一、PY500、PY500H、PY500S 智能数显压力控制仪表概述：
| 融汇了多项国际上先进的电子/单片机/电擦除/抗干扰等技术； | 测控精度高、抗干扰性能强等优点； |
| 双层四位高亮度绿色和红色发光数码管，显示分辨率：0001； | 仪表精度：0.2％FS ± 1位；采样速度：50 次/ 秒； |
| 输入信号2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等； | 通用标准尺寸96×96×110/96×48×110/ 48×96×110； |
| 体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便； | 配用我司PT500-系列变送器，作为高精度压力测量与控制； |
| 上下限值声光管报警+继电器触点输出控制外部执行机构； | 可选配电流/电压/RS485输出模块实现二次输出 |
| 采用人性化的操作方法，操作简单易学； | 可完全替代国外同类型压力变送器产品； |
二、PY500、PY500H、PY500S 智能数显压力控制仪表型号规格：
| 代码 | 型号 | 类型 | ||||||||
| PY500 | 尺寸：96*96*110（mm） | |||||||||
| H | 尺寸：96*48*110（mm） | |||||||||
| S | 尺寸：48*96*110（mm） | |||||||||
| 代码 | 仪表的输入信号类型 | |||||||||
| S1 | 1～4mV/V 四线制桥路 | S4 | 0～10VDC 三线制 | |||||||
| S2 | 4～20mA 二线制 | S5 | RS485-RTU | |||||||
| S3 | 0～5VDC 三线制 | S0 | 定制 | |||||||
| 代码 | 仪表供电电源类型 | |||||||||
| P1 | 85～265VC （交流） | P2 | 24VDC±5% (直流) | |||||||
| 代码 | 传感器/变送器量程范围 | |||||||||
| 0-50MPa | 压力量程（直接填写） | |||||||||
| 代码 | 仪表控制输出类型 | |||||||||
| K1 | 2路继电器输出（标配） | K5 | 2路继电器输出+0-10VDC | |||||||
| K2 | 3路继电器输出 | K6 | 2路继电器输出+RS485通讯 | |||||||
| K3 | 2路继电器输出+4-20mA | K7 | 2路继电器输出+RS232通讯 | |||||||
| K4 | 2路继电器输出+0-5VDC | K8 | 其它特殊要求 | |||||||
| PY500 | H | S1 | P1 | 0-50MPa | K1 | |||||
三、PY500、PY500H、PY500S 智能数显压力控制仪表技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 显示器 | 双层四位高亮度绿色和红色发光数码管 | 采样速度 | 50 次/ 秒 |
| 显示分辨率 | 0001 | 输出控制 | 与满量程信号成线性的电压或电流输出 |
| 显示数值范围 | -999－9999 Mpa（小数点可变） | 主报警输出 | 继电器输出；可配峰值保留 |
| 仪表精度 | 0.2%FS±1位 | 辅助输出 | 功能模块 |
| 指示灯显示 | 校准灯、OUT输出灯、AL1，AL2报警灯 | 报警范围 | -999～9999 MPa （小数点可变） |
| 输入信号 | 1～4mV/V四线制桥路 | 校准指示 | 显示传感器满量程80％值 |
| 4～20mA 二线制电流 | 使用温度及湿度 | 0～55 ℃ ，≤ 80％ RH | |
| 电压型：0～5VDC、0～10VDC三线制 | 外型/开孔尺寸 | 96×96×110mm开孔92*92mm | |
| RS485-RTU数字通讯 | 96×48×110mm开孔92*45mm | ||
| 供电电压 | 220VAC(85～265VAC 交流) /50Hz～60Hz | 48×96×110mm开孔45*92mm | |
| 24VDC±5% (直流) | 重量 | PY500：400克/PY500H、S：200克 |
四、PY500、PY500H、PY500S 智能数显压力控制仪表后面板接线：
| 1 | 9 | 1、传感器信号正；（兰色线）/4-20mA二线制信号 | 9、AL-1电压、电流、继电器输出正端； | ||
| 2 | 10 | 2、传感器供桥正；（红色线）/4-20mA二线制电源 | 10、AL-1电压、电流、继电器输出负端； | ||
| 3 | 11 | 3、传感器信号负；（白色线）/4-20mA二线制 空脚 | 11、12、OUT继电器常闭端； | ||
| 4 | 12 | 4、传感器供桥负；（黄色线）/4-20mA二线制 空脚 | 12、13、OUT继电器常开端； | ||
| 5 | 13 | 5、传感器校准； （黑色线）/4-20mA二线制 空脚 | 14、15、交流/直流电源输入端； | ||
| 6 | 14 | 6、仪表地；（屏蔽线） | 16、大地； | ||
| 7 | 15 | 7、AL-2电压/电流/继电器输出正端/485通讯输出A端； | |||
| 8 | 16 | 8、AL-2电压/电流/继电器输出负端/485通讯输出B端； | |||

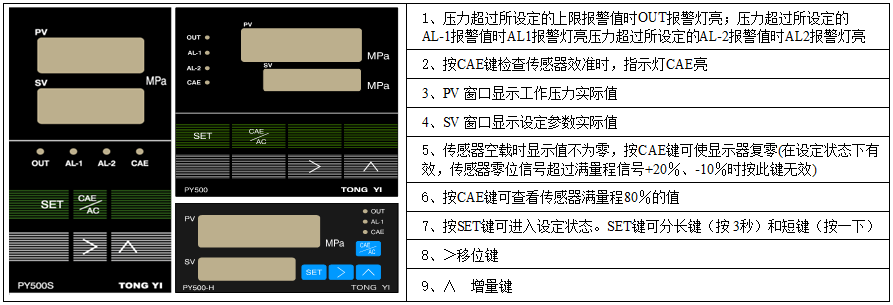

五、PY500、PY500H、PY500S 智能数显压力控制仪表前面板说明：

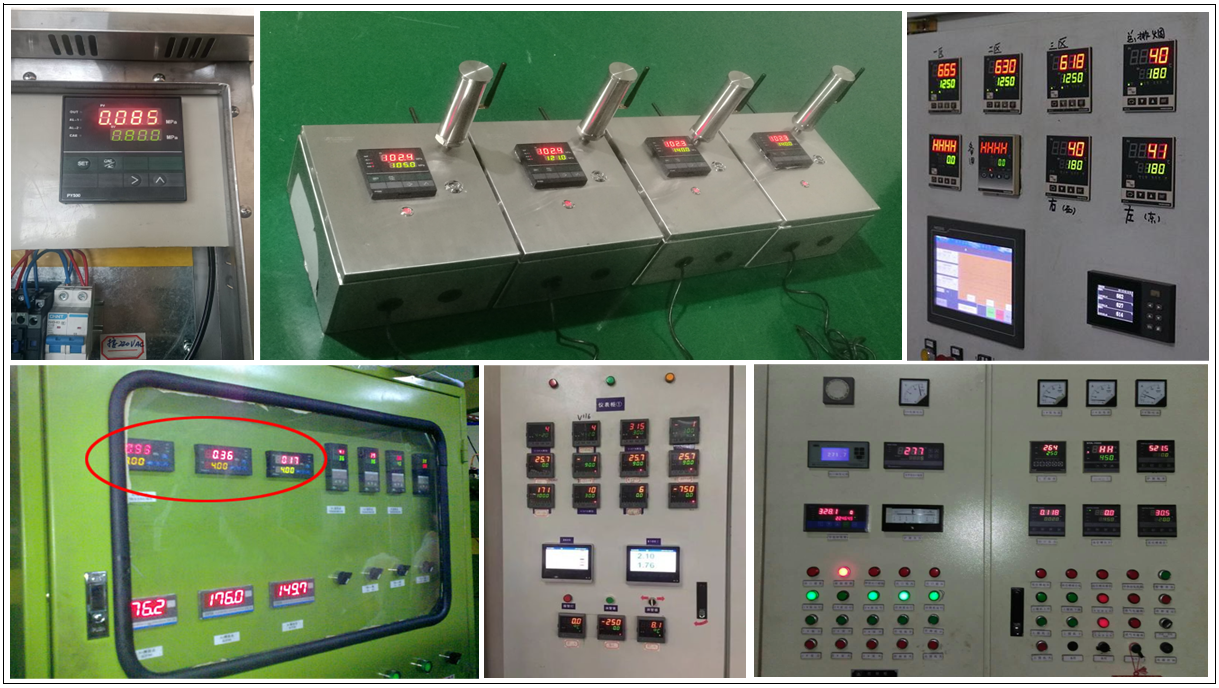

六、PY500、PY500H、PY500S 智能数显压力控制仪表应用：
