采用高精度感压芯片，选进的贴片工艺，具有零点、满量程补偿、温度补偿；4位LED数字显示表头,按键调校及现场设置各种参数，操作方便；24 位高精度 ADC，16 位数 DAC 输出；全电子结构、使用灵活、操作简单、易调试、安全可靠；压力预设上限下限开关量信号，开关量可在零点到满度之间任意设定；外壳设有节点动作发光二级管，便于观察；2路继电器输出 ；过程连接304或316不锈钢材质，适用于液压/气压等多种介质；可完全替代国外同类型压力变送器产品；

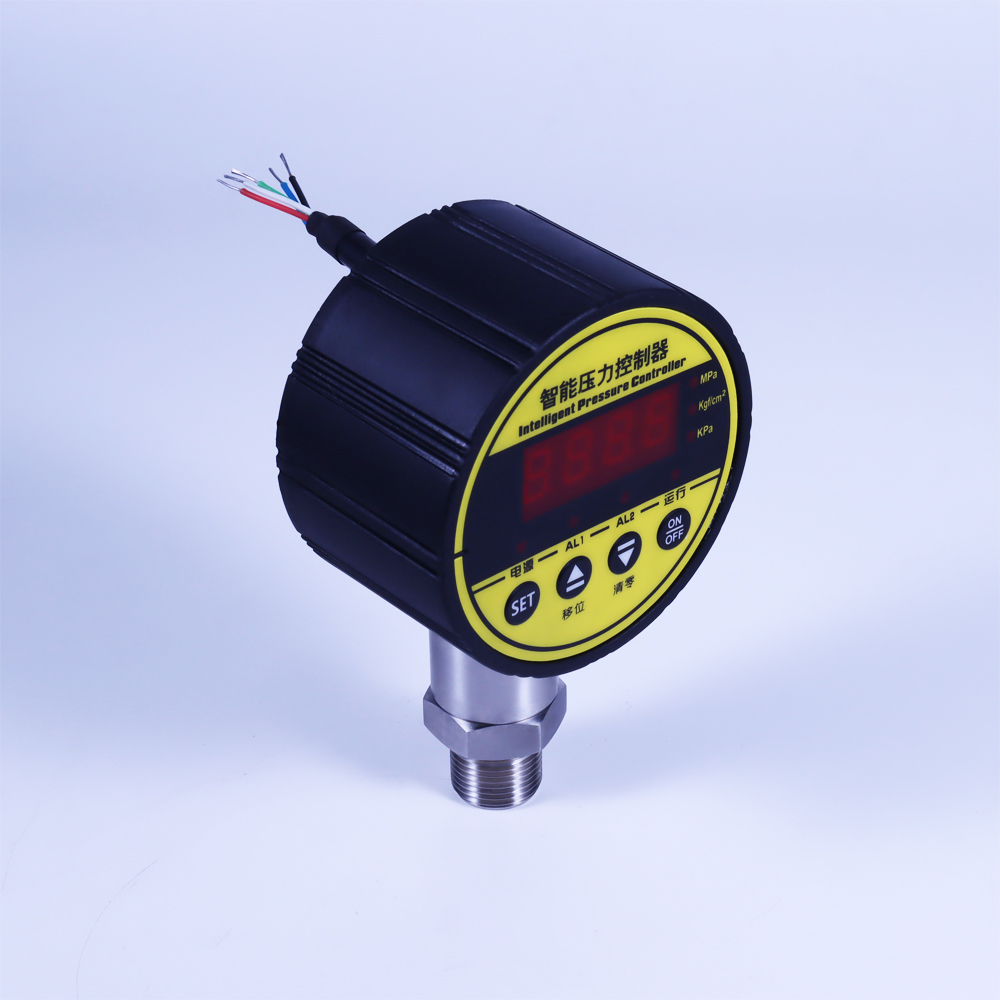

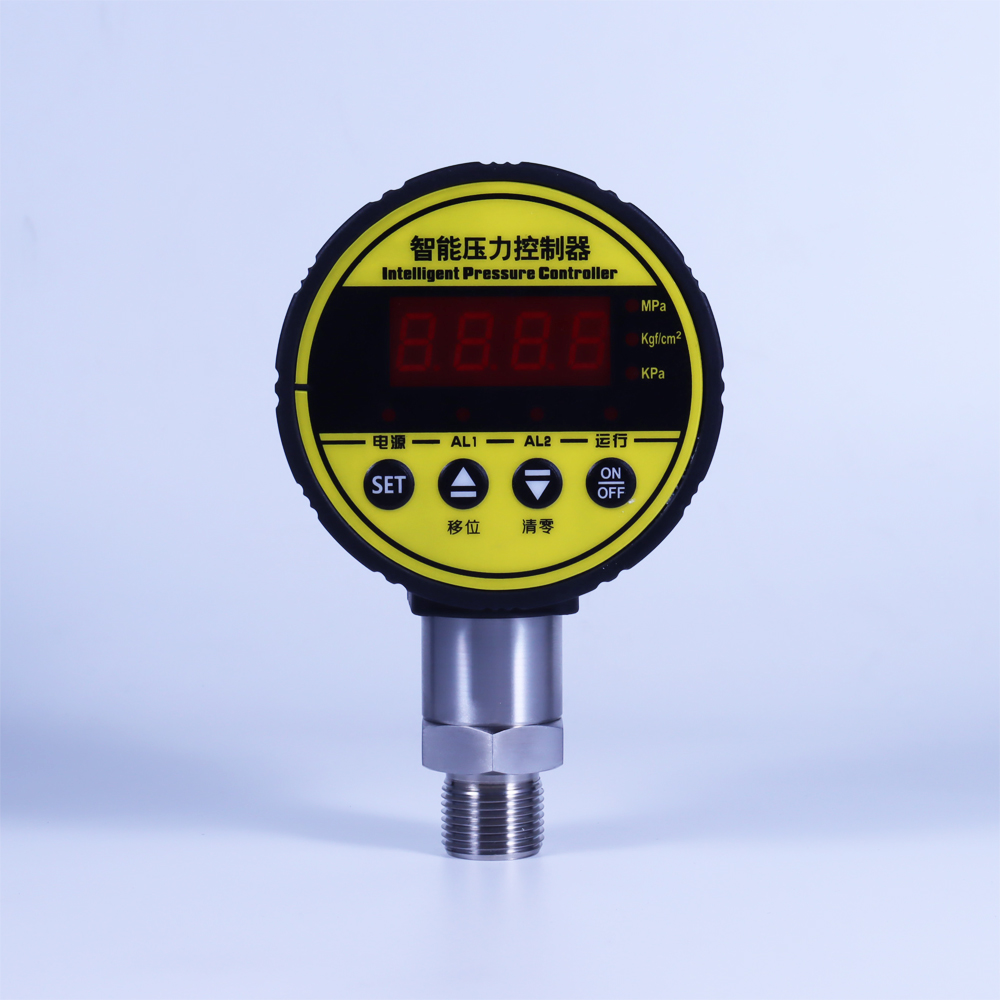

智能压力控制器
数显压力开关
PT500-PS01
数显压力开关
数字压力开关
数显压力控制器
压力控制器
一、智能压力控制器/数显压力开关 PT500-PS01 概述：
| 采用进口感压芯片；选进的贴片工艺 | 具有零点、满量程补偿、温度补偿 |
| 4位LED数字显示,按键调校及现场设置各种参数，操作方便 | 24 位高精度 ADC，16 位数 DAC ，2路继电器输出 |
| 全电子结构、使用灵活、操作简单、易调试、安全可靠 | 压力上限下限开关量信号，开关量可在零点到满度之间设定 |
| 外壳设有节点动作发光二级管，便于观察 | 过程连接304或316不锈钢材质，适用于液压/气压等多种介质 |
| 应用于：管道水压及水压设备压力测量与控制 | 应用于：液压系统管道及液压设备压力测量控制 |
| 应用于：与PLC、显示仪表配套实现压力开关量的采集与输入 | 可完全替代国外同类型压力变送器产品 |
二、智能压力控制器/数显压力开关 PT500-PS01 型号规格：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | PS01 | 智能压力控制器/数显压力开关 | ||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-5MPa） | 压力量程：0～0.6～60MPa; | |||||||||
| 代码 | 输出信号类型 | |||||||||
| KM | 2路继电器输出 | |||||||||
| 代码 | 综合精度 | |||||||||
| C3 | ±0.5%FS（@25℃） | |||||||||
| 代码 | 过程连接（螺纹规格） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT | G11 | M12*1.25 | |||||
| G04 | 1/2NPT | G08 | R1/4 | G00 | 定制 | |||||
| 代码 | 配套电缆线长度 | |||||||||
| 标准无配线 | ||||||||||
| 1m | 配套M12连接电缆线长度1米 | |||||||||
| 代码 | 特殊参数规格 | |||||||||
| 000 | 用户定制（无要求时省略） | |||||||||
| PT500 | PS01 | （0-5MPa） | KM | C3 | G05 | |||||
三、智能压力控制器/数显压力开关 PT500-PS01 技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 液体、气体（与产品过程连接材料兼容） | 供电电压 | 24VDC(9～30VDC) /电流<60mA |
| 压力形式 | 表压、绝压 | 继电器响应时间 | ＜30ms |
| 压力量程 | 0～0.6～60MPa～100MPa | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| -0.1～0～0.6～5MPa | 介质温度 | -20～+80℃ | |
| -100KPa～10KPa～100KPa | 环境温度 | -30～+70℃ | |
| 显示方式 | 4位LED | 寿 命 | 100万次 |
| 显示范围 | -1999～9999 | 采样频率 | 10次/秒 |
| 输出类型 | 2路继电器/开关量 | 过载压力 | 150%FS |
| 继电器负载 | K1:250VAC/10A；30VDC/10A K2:250VAC/3A；30VDC/3A | 破坏压力 | 3倍量程(＞5MPa) |
| 综合精度 | ±0.25%FS；±0.5%FS； | 防护等级 | IP65 |
| 非 线 性 | ≤0.25%FS | 过程连接 | M20X1.5；G1/2；G1/4；等 |

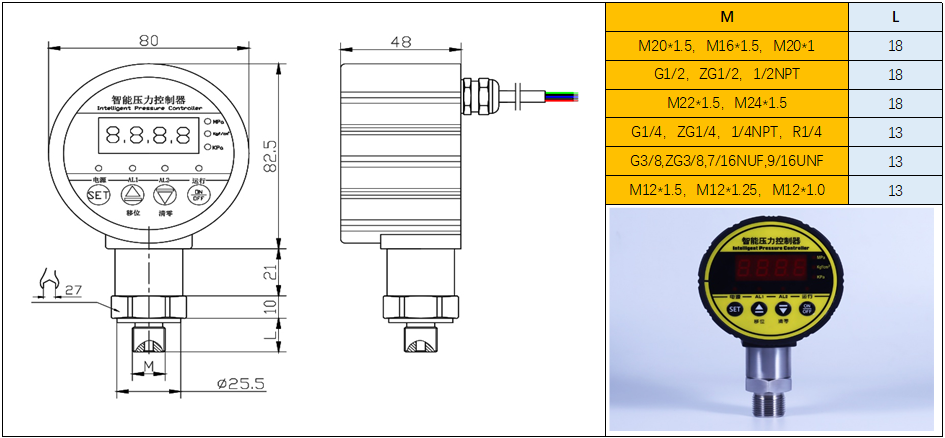

四、智能压力控制器/数显压力开关 PT500-PS01 结构尺寸：

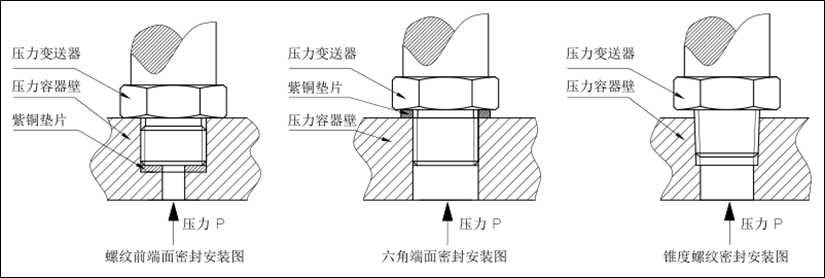

五、智能压力控制器/数显压力开关 PT500-PS01 安装密封：

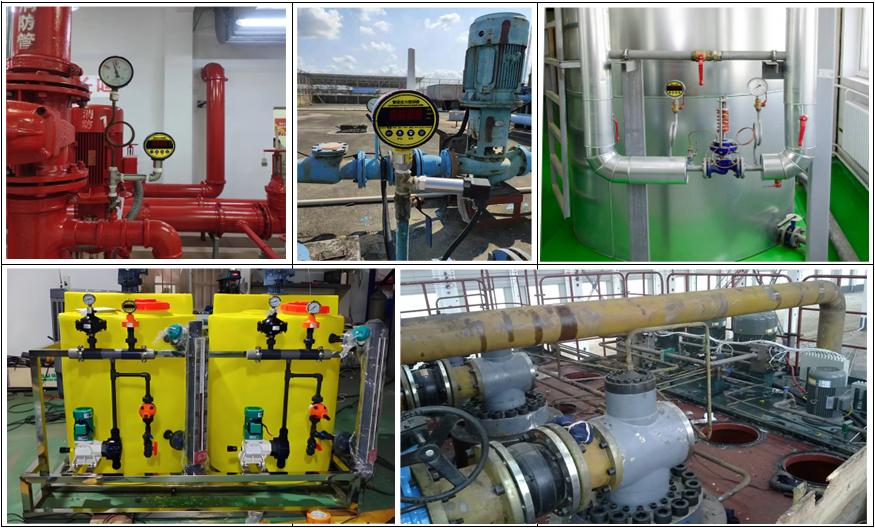

六、智能压力控制器/数显压力开关 PT500-PS01 应用：
