测控精度高、抗干扰性能强等优点； 精密稳定的PID负反馈控制输出4-20mA/0-10VDC；双层四位高亮度绿色和红色发光数码管，显示分辨率：0001；仪表精度：0.2％FS ± 1位；输入信号2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；采样速度：50 次/ 秒；整机选用96×96×100；体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活；设定上下限值报警，具声光管报警指示、继电器触点输出控制外部执行机构；PID反馈输出类型可选4-20mA或0-10VDC或0-5VDC；

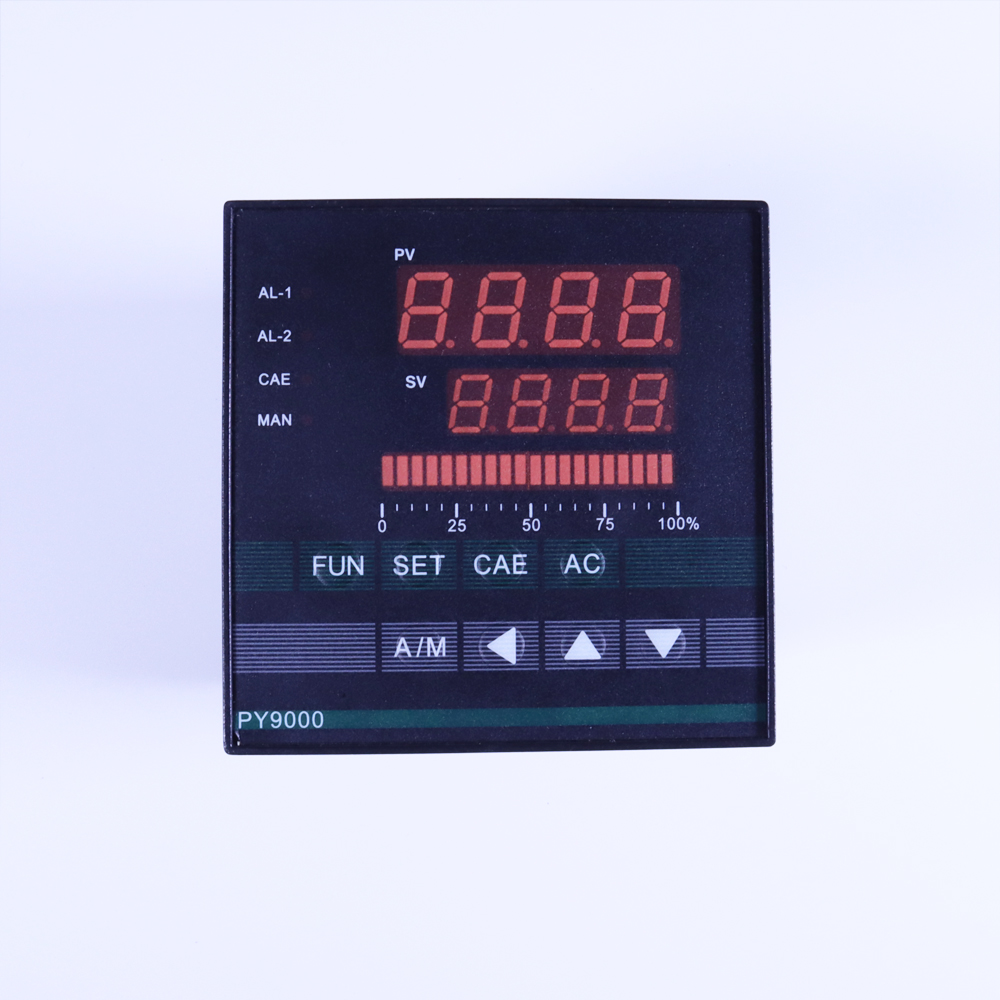

PY9000
智能PID压力控制仪表
PID压力仪表
智能负反馈压力控制表
PID负反馈压力控制表
智能PID压力表
PID压力表
一、智能 PID 压力控制仪表 PY9000 概述：
| 融汇了多项国际上先进的电子/单片机/电擦除/抗干扰等技术； | 测控精度高、抗干扰性能强等优点； |
| 双层四位高亮度绿色和红色发光数码管，显示分辨率：0001； | 仪表精度：0.2％FS ± 1位；采样速度：50 次/ 秒； |
| 输入信号2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等； | 标准尺寸96×96×110 |
| 体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便； | 配用我司PT500-系列变送器，作为高精度压力测量与控制； |
| 上下限值声光管报警+继电器触点输出控制外部执行机构； | PID反馈输出类型可选4-20mA或0-10VDC； |
| 采用人性化的操作方法，操作简单易学； | 可完全替代国外同类型压力变送器产品； |
二、智能 PID 压力控制仪表 PY9000 型号规格：
| 代码 | 型号 | ||||||||
| PY9000 | 智能PID压力控制仪表 | ||||||||
| 代码 | 仪表的输入信号类型 | ||||||||
| S1 | 1～4mV/V 四线制桥路 | S4 | 0～10VDC 三线制 | ||||||
| S2 | 4～20mA 二线制 | S5 | RS485-RTU | ||||||
| S3 | 0～5VDC 三线制 | S0 | 定制 | ||||||
| 代码 | 仪表供电电源类型 | ||||||||
| P1 | 85～265VC （交流） | P2 | 24VDC±5% (直流) | ||||||
| 代码 | 传感器/变送器量程范围 | ||||||||
| 0-50MPa | 压力量程（直接填写） | ||||||||
| 代码 | 仪表PID负反馈控制输出信号 | ||||||||
| K1 | 4-20mA | K3 | 0-5VDC | ||||||
| K2 | 0-10VDC | K8 | 其它特殊要求 | ||||||
| PY9000 | S1 | P1 | 0-50MPa | K1 | |||||
三、智能 PID 压力控制仪表 PY9000 技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 显示器 | 双层四位高亮度绿色和红色发光数码管 | 采样速度 | 50 次/ 秒 |
| 显示分辨率 | 0001 | PID输出控制 | 4-20mA |
| 显示数值范围 | -999－9999 Mpa（小数点可变） | 0-10VDC | |
| 仪表精度 | 0.2%FS±1位 | 0-5VDC | |
| 指示灯显示 | 校准灯、OUT输出灯、AL1，AL2报警灯 | 主报警输出 | 继电器输出；可配峰值保留 |
| 输入信号 | 1～4mV/V四线制桥路 | 辅助输出 | 功能模块 |
| 4～20mA 二线制电流 | 报警范围 | -999～9999 MPa （小数点可变） | |
| 电压型：0～5VDC、0～10VDC三线制 | 校准指示 | 显示传感器满量程80％值 | |
| RS485-RTU数字通讯 | 使用温度及湿度 | 0～55 ℃ ，≤ 80％ RH | |
| 供电电压 | 220VAC(85～265VAC 交流) /50Hz～60Hz | 外型/开孔尺寸 | 96×96×110mm开孔92*92mm |
| 24VDC±5% (直流) | 重量 | 400克 |

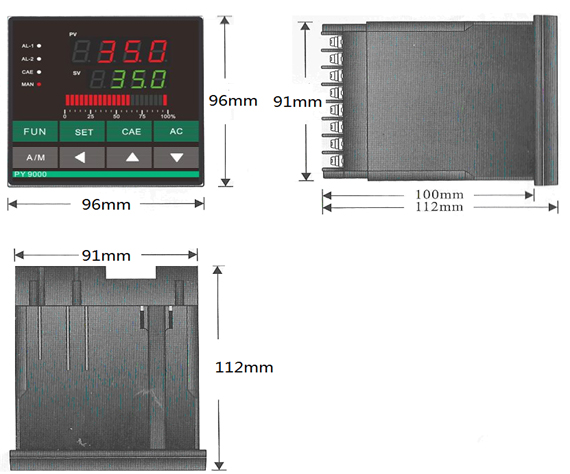

四、智能 PID 压力控制仪表 PY9000 外形尺寸：

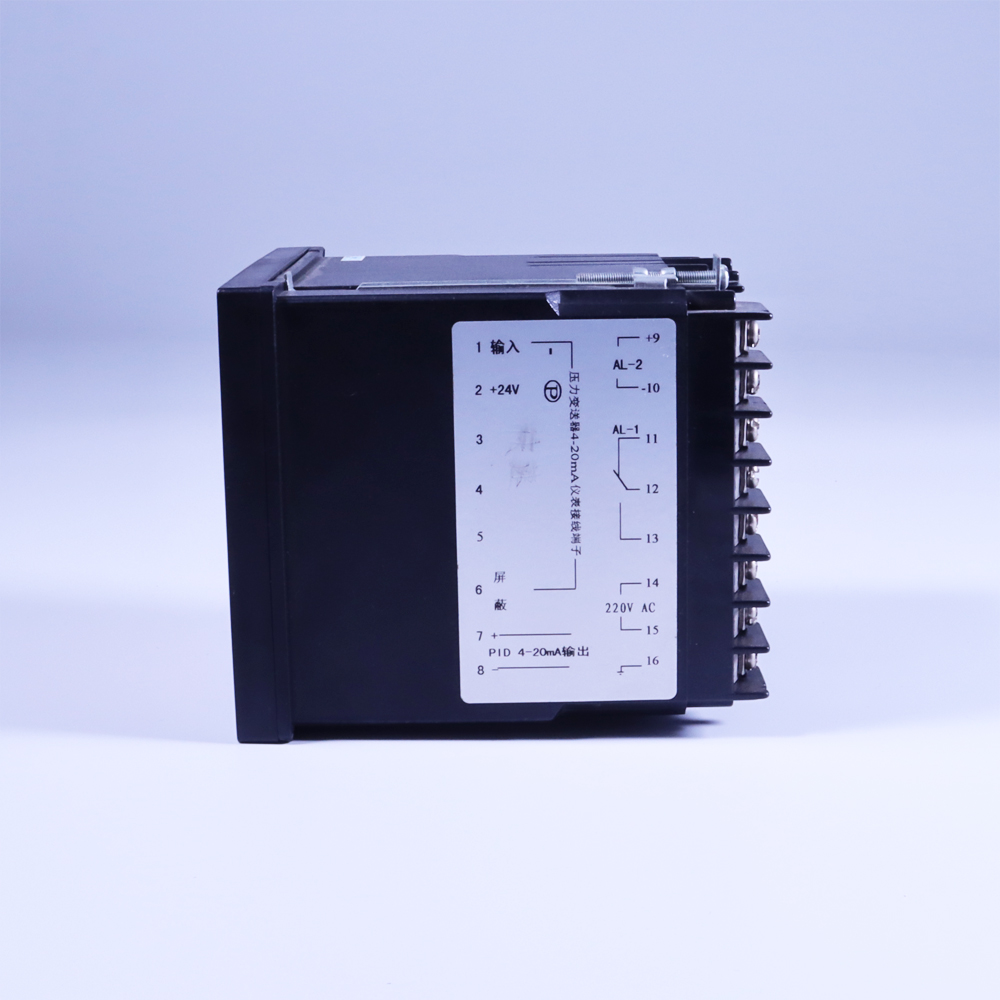

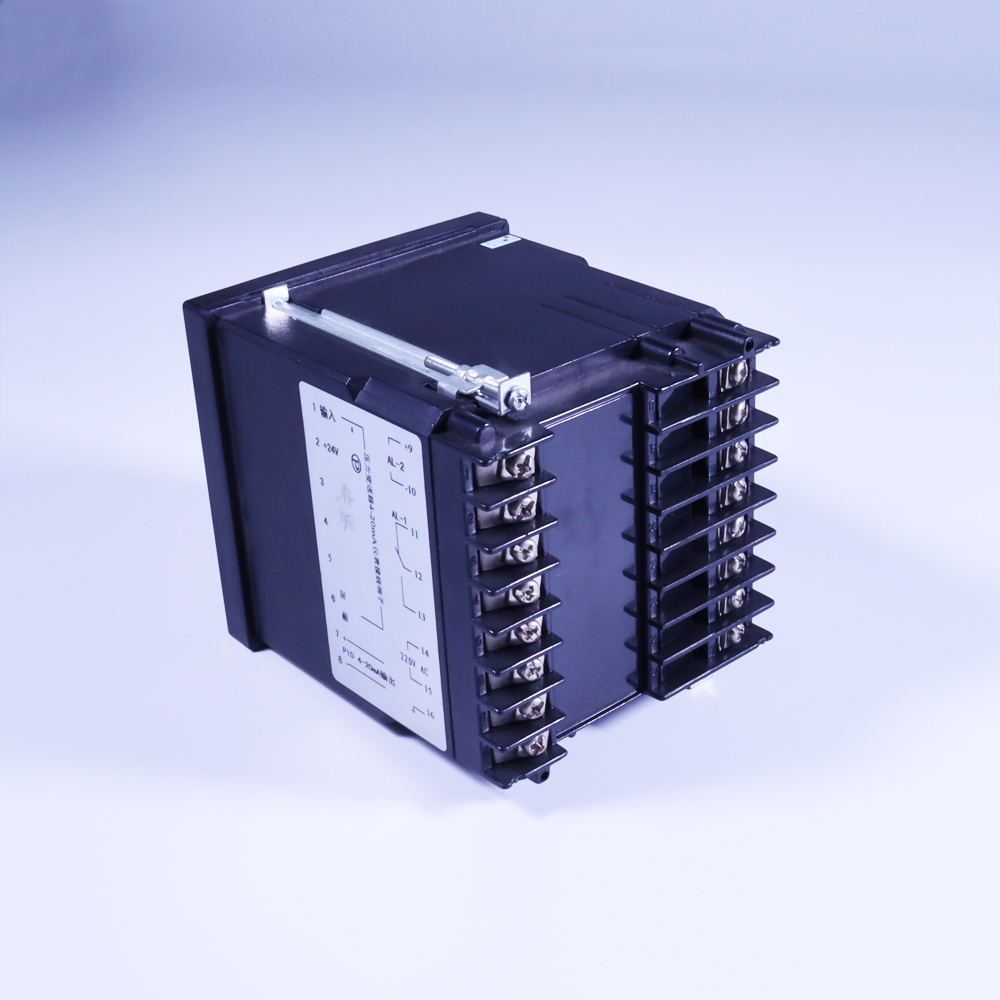

五、智能 PID 压力控制仪表 PY9000 接线说明：
| 传感器输入（mV/V） | 变送器输入（4～20mA、0～5V、0～10V） | |||||||
| 端子号 | 描述 | 端子号 | 描述 | 端子号 | 描述 | 端子号 | 描述 | |
| 1 | 信号输入正（蓝） | 9 | AL-2继电器公共端 | 1 | 信号输入端子 | 9 | AL-2继电器公共端 | |
| 2 | 传感器供电正（红） | 10 | AL-2继电器常开端 | 2 | 传感器供电正（24V） | 10 | AL-2继电器常开端 | |
| 3 | 信号输入负（白） | 11 | AL-1继电器常闭端 | 3 | 空 | 11 | AL-1继电器常闭端 | |
| 4 | 传感器供电负（黄） | 12 | AL-1继电器公共端 | 4 | 接地 | 12 | AL-1继电器公共端 | |
| 5 | 传感器校准（黑） | 13 | AL-1继电器常开端 | 5 | 空 | 13 | AL-1继电器常开端 | |
| 6 | 屏蔽线 | 14 | 220V电源输入端子L | 6 | 屏蔽线 | 14 | 220V电源输入端子L | |
| 7 | PID输出正端 | 15 | 220V电源输入端子N | 7 | PID输出正端 | 15 | 220V电源输入端子N | |
| 8 | PID输出负端 | 16 | 大地 | 8 | PID输出负端 | 16 | 大地 | |
六、智能 PID 压力控制仪表 PY9000 参数设置：
| 符号 | 名称 | 设定范围 | 说明 | 出厂设置 |
| 快速设定状态 | ||||
| PYSV | 控制压力值 | 1～9999 | PID控制目标压力值 | 随机 |
| P | 比例参数 | 0.1～99.9 | PID参数：P | 60 |
| I | 积分参数 | 0.0～99.9 | PID参数：I | 10 |
| D | 微分参数 | 0.0～99.9 | PID参数：D | 0 |
| AL1 | 报警1设置 | 0～9999 | 报警值可根据实际工艺需求进行设置 | 800 |
| AL2 | 报警2设置 | 0～9999 | 同AL-1 | 200 |
| 仪表参数设置状态 | ||||
| OL-U | 输出限幅上限 | 0.0～100.0% | 控制输出最大幅度 | 80.00% |
| 手/自动状态有效 | ||||
| OL-L | 输出限幅下限 | 0～上限 | 控制输出最小幅度 | 0 |
| 自动状态有效 | ||||
| RN | 传感器量程 | 1～9999 | 具体量程设置请按照接入信号源实际参数设置 | 1000 |
| DOT | 小数点 | 0～3 | 0000. ：无小数点 | 2位小数 |
| 000.0 ：1位小数 | ||||
| 00.00 ：2位小数 | ||||
| 0.000 ：3位小数 | ||||
| E-CL | 零点满度标定 | 随信号源设定 | 为确保数据正确性，执行此项操作前务必确定外部信号源为空载状态。 | |
| LOAD | 信号加载 | 随信号源设定 | 当外部信号加载到一定量以后，按“＜”键一下，进入满度值折算项。 | |
| CNFN | 满度值折算 | 1～9999 | 与量程值比较，折算满度压力对应内码。 | |
| SEL1 | 报警1模式 | HJ | HJ为上限报警 | HJ |
| LJ | LJ为下限报警 | |||
| DLY1 | 报警1回差带 | 0～250 | 报警回差值可根据实际需要进行设置 | 0 |
| SEL2 | 报警2模式 | HJ | 同SEL1 | HJ |
| LJ | ||||
| DLY2 | 报警2回差带 | 0～250 | 同HC-1 | 0 |
| DU | 压力显示分度值 | 1、2、5 | 1：末位显示：0～9 | 1 |
| 2：末位显示：偶数 | ||||
| 5：末位显示：0、5 | ||||
| FUCT | 模糊控制模式 | 0、1 | 0：快速调整模式 | 1 |
| 1：限幅调整模式 | ||||
| LCK | 参数锁设置 | 0、1 | 0：参数锁功能关 | 0 |
| 1：参数锁功能开。 | ||||
| TS | 输出调整周期 | 0.2、0.4～10 | 0.2 | |

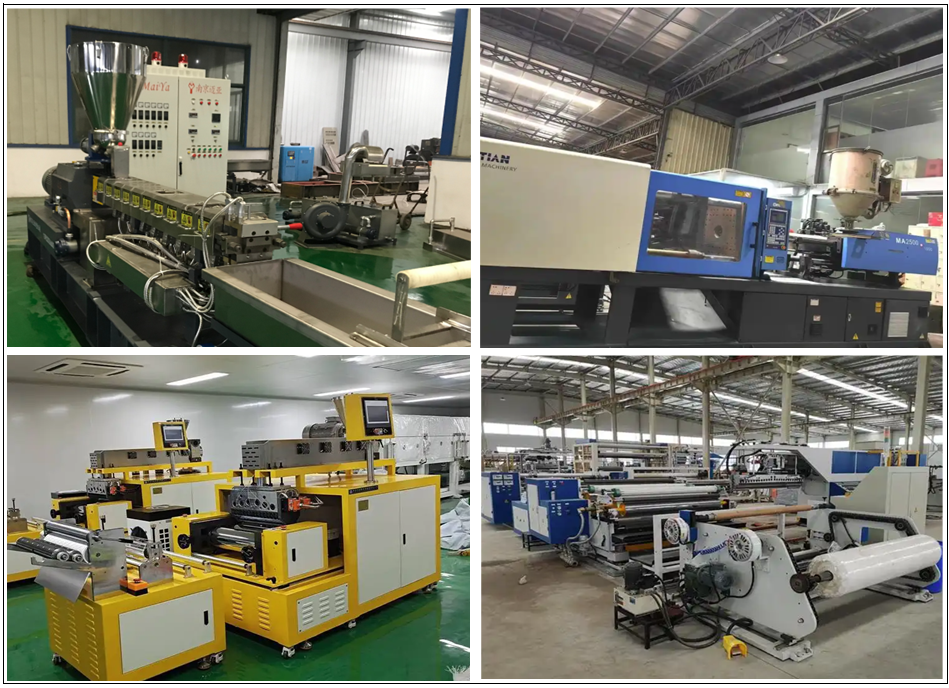

七、智能 PID 压力控制仪表 PY9000 应用：
